钢花管分段注浆工艺
一、钢花管分段注浆工艺
注浆钢花管注浆分次常注浆和第二次分段劈裂注浆。
1、一次常注浆洗孔：钢花管入孔后，先泵送少量清水，通过注浆管注入孔底，稀释孔底残渣，将泥渣托出，然后进行次注浆。注浆泥浆：次注浆水灰比1:1（P425水泥），水泥浆从孔底向上灌注，利用水泥浆的浮力将钻孔泥浆压出孔外，注浆时注意观察孔口流出浆液的颜色，当流出的浆液为纯水泥浆时，即停止注浆。
2、二次分段霹雳注浆次注浆后10-12小时开始进行第二次劈裂注浆，采用M30水泥砂浆。劈裂注浆管制作取壁厚2.0-2.5mm的Φ22mm镀锌钢管，长度1.5m或2.0m一节，钢花管用管接头连接，较下一节注浆距端头0.5m范围内梅花形布置出浆眼，孔径5mm。每一节的长度根据滑动而位置深度确定，使每次提升注浆管时出浆口在预先设定的位置。
注浆钢花管在基坑工程中的应用已经较为常见,可以作为防水措施或与其他结构形成复合支护体系以承担侧向荷载。全段二次间隔时间注浆是较为常用的工艺,该工艺在复杂地层条件下的适用性不强,常出现浆液在全段范围内无法均匀扩散的情况。鉴于该情况,开发了钢花管分段注浆结构,在碎石土地层进行了全段注浆和分段注浆的工艺对比试验。
钢花管分段注浆时，由于碎石地层孔隙通道发育,采用全段二次注浆工艺必须采取"多次少注"，确保足够间隔时间的注浆方式才能确保注浆达到标准。而开发的分段注浆工艺能确保总注浆量,基本达到设计标准。工艺性试验前后的勘察检验验证了分段注浆工艺的注浆效果,注浆显著降低了渗透系数。试验后的水平承载力试验与反算验证了分段注浆工艺能够显著提高地基水平基床系数。
钢花管压力注浆是通过一定的压力把浆液挤压渗透到附近岩土体的裂缝里或较软弱部位，以提高其密实度，即提高其物理力学特征。钢花管注浆工艺还有一个关键是控制浆液的流动范围。
二、钢花管分段注浆工艺操作

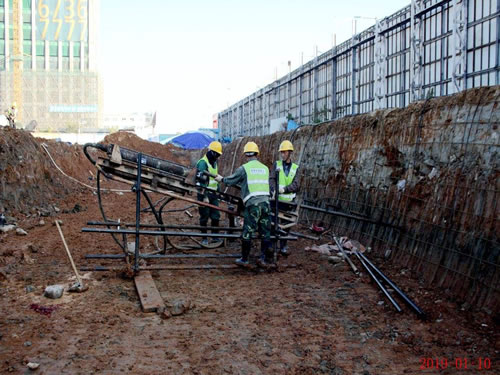

1、钢花管分序开孔、埋管、注浆。如纵向1排有30个注浆孔，则按序编号后，按1、4、7；2、5、8；3、6、9；三序开孔、埋管、注浆。
2、在钢花管顶部装上压浆头进行注浆，一般情况下要进行洗壁注浆，即将岩土体孑L壁和钢花管外壁之间的空隙用水泥浆冲洗干净并填满，待到孔口间隙处冒出的水泥浆与注进去的从颜色到浓度与注进去的差不多时，停止洗壁。卸下压浆头到第4号孔进行洗壁，同时进行第7号孔洗壁等。洗壁的目的是将钢花管外壁与岩土体孔壁之间填满水泥浆，增加其粘结力。如是直径50mm*3.2mm的钢花管，则不用洗壁。
3、洗壁过后45-60min，用水玻璃水泥砂浆封堵钢花管外侧空隙，再用带喷头的洗孔水管插入到钢花管底部，用高压水边冲洗边上提，冲洗留在花管内的水泥浆，以疏通出浆孔。
4、装上压浆头，正式开始该管的次压力注浆。进浆压力控制在0.5MPa。次注浆的额定注浆量为40-50kg/m，水泥干粉重量的1:1的纯水泥浆。注浆过程中，每注完10kg/m的水泥浆，要停止3-4min再注，直到注完40-50kg/m水泥为止。
5、关上压浆头上的闸刀闷浆，卸下注浆胶管，移到另一孔去注浆。闷浆5-10min后才卸下压浆头，冲洗后装到另一孔上去注浆。
6、次压力注浆后约40-60min，插入带喷头的洗孔水管到钢管底部，用高压水进行洗孔，以疏通钢管上的出浆孔，然后装上压浆头进行第二次压力注浆。水泥用量和工艺同次，但进浆压力可调高到约0.8MPa。
本文由万名钢管网站提供，如要转载，请注明：钢花管 http://www.wanmingshengceguan.com/
