钳压式声测管的安装使用

    1.钳压式声测管及配件的准备

    2.桩基检测与钳压式声测管的埋置布置应适用JTG/T F81-01的规范

    3.钳压式声测管的底端应选用焊接盲盖或钢板来确保密封隔绝不漏浆。

    4.钳压式声测管可同时放置在钢筋笼里侧上，固定点的间隔通常不超出2m，这其中钳压式声测管底端和连接头位置宜设固定点，对无钢筋笼的位置，钳压式声测管可以用钢筋支架放置。放置方法可选用焊接或捆扎，当选用焊接时，应避免烧穿钳压式声测管或在钳压式声测管内部生成焊疤，干扰钳压式声测管的通直。 注：钳压式声测管底端必须要做垫板（隔板） 用16号铁丝捆住。

    5.钢筋笼装入桩孔时应避免变形，钳压式声测管通常随钢筋笼按段安装使用，没埋置一节均需向钳压式声测管内加注清水。钳压式声测管安装使用完成后应将上口加盖或加塞全封，避免浇灌注混凝土时掉入杂物，导致孔口阻塞。

    6.钳压式声测管埋置深度应在灌注桩的底端左右50mm~150mm，钳压式声测管的顶端应大于灌注桩顶部300mm~500mm，同一根桩的钳压式声测管外漏高度宜相等。

    7.在灌注桩基水下混凝土以前应查看钳压式声测管内的水位线，如馆内的水未满，应及时补充灌满。

    8.若钳压式声测管需割断，宜用切割机割断，割断后应对管口完成研磨清除內外毛刺，不应以电焊烧断。

    9.焊接钢筋时，应避免焊液流溅到钳压式声测管管体上或连接头上。

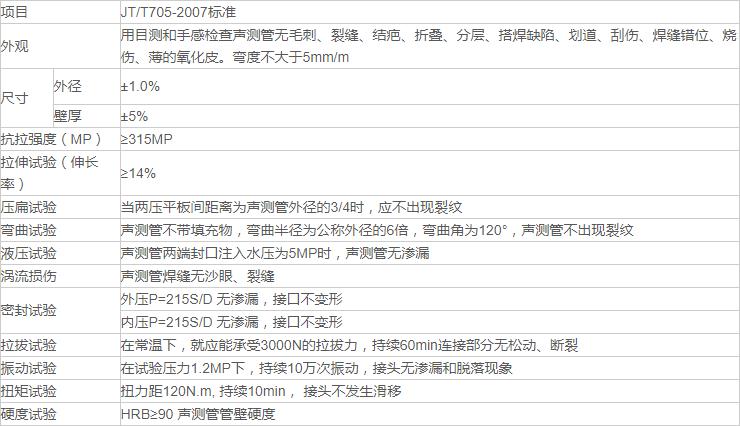

钳压式声测管技术标准
